製図機 ドラフター
ムトー ドラフター ムトーエンジニアリング 武藤工業 製図台 製図板 ドラフライト ドラフティングチェア

 長い歴史と信頼のおける性能で、製図機械の代名詞となった
 武藤工業(ムトーエンジニアリング)の「ドラフター」。

 いわゆる「ドラフターセット」は、
  1.縦・横レール及びヘッドのドラフター
  2.製図台
  3.製図板
 の3点から構成されています。
ムトー ドラフター ムトーエンジニアリング 武藤工業 製図台 製図板 ドラフライト ドラフティングチェア

 =ご選択順=
 1.作図する紙に合うサイズの製図板及びドラフター
 2.製図台
 3.ランプ・イス・付属以外のドラフタースケールなどのオプション

ドラフター 製図板サイズ 製図範囲 ヘッド レールの長さ
LAJ-1000 750x1,050mm(B1) 722x1,025mm バーニヤ 1,020x1,286mm
LAJ-1000L(左利き用) 750x1,050mm(B1) 722x1,025mm バーニヤ 1,020x1,286mm
LAN-A1 670x1,120mm(A1ワイド) 621x859mm バーニヤ  919x1,120mm
LAJ-900 600x900mm(A1) 572x875mm バーニヤ  870x1,136mm
JR-A2E(卓上) A2 441x655mm バーニヤ -
JR-A3E(卓上) A3 326x455mm バーニヤ -

ムトー・ドラフターの機能説明

ドラパス/製図機械NS-700(A1ワイド) 3点セットDR-700S

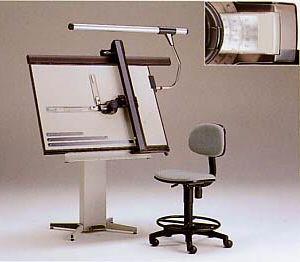

 武藤工業 ムトー ドラフター LAJ-1000  製図板サイズ:B1
ムトー ドラフター ムトーエンジニアリング 武藤工業 製図台 製図板 ドラフライト ドラフティングチェア
製図台TW-200Aセット
チェアはオプション
 ドラフター:LAJ-1000
 最大適応製図用紙サイズ:A1
 適合製図板サイズ:B1(750×1,050mm)
 *ムトー以外の製図板でも上記サイズで
  ご使用いただけます。


 付属標準スケール:1/1×1/2
 替スケールは→こちら


 B1サイズ
 スタンダードモデル
 バーニヤヘッド式トラックタイプドラフター


 ドラフター機能一覧
ムトー ドラフター ムトーエンジニアリング 武藤工業 製図台 製図板 ドラフライト ドラフティングチェア

お得なセット販売
ドラフター3点セット内容
ドラフター:LAJ-1000
製図板  :BMJ-10(マグネット B1)
製図台は以下からお選びいただけます
 製図台TW-300Aでのセット 271,000円
232,800円

 製図台TW-200Aでのセット◎ 251,000円
215,700円

 製図台TH-10Aでのセット◎ 220,000円
188,900円

 製図台TK-21でのセット 236,000円
202,800円

 ◎=取付け簡単セット
 (ムトー製図板BMJ-10を取付けの場合簡単取付け可能)

単体販売
品 名/品 番
 ドラフター LAJ-1000 142,000円
127,600円

 製図板 BMJ-10
 マグネットB1 750×1,050mm
39,000円
35,060円

 製図板にはドラフティングプレート10枚
 (800mm×3 500mm×3 300mm×4)が付いています。
 *セットでお買い上げの場合も。

 製図台 単体販売
 =オプション=
 ドラフライト
 ドラフティングチェア
 ドラフタースケール

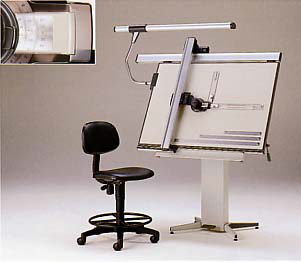

 武藤工業 ムトー ドラフター LAJ-1000L 左利き用  製図板サイズ:B1
ムトー ドラフター ムトーエンジニアリング 武藤工業 製図台 製図板 ドラフライト ドラフティングチェア
製図台TW-200Aセット
チェアはオプション
 ドラフター:LAJ-1000L
 最大適応製図用紙サイズ:A1
 適合製図板サイズ:B1(750×1,050mm)
 *ムトー以外の製図板でも上記サイズで
  ご使用いただけます。


 付属標準スケール:1/1×1/2
 替スケールは→こちら


 B1サイズ
 スタンダードモデル 左利き用
 バーニヤヘッド式トラックタイプドラフター


 ドラフター機能一覧
ムトー ドラフター ムトーエンジニアリング 武藤工業 製図台 製図板 ドラフライト ドラフティングチェア

お得なセット販売
ドラフター3点セット内容
ドラフター:LAJ-1000L
製図板  :BMJ-10(マグネット B1)
製図台は以下からお選びいただけます
 製図台TW-300Aでのセット 292,000円
250,800円

 製図台TW-200Aでのセット◎ 272,000円
233,600円

 製図台TH-10Aでのセット◎ 241,000円
207,000円

 製図台TK-21でのセット 257,000円
220,800円

 ◎=取付け簡単セット
 (ムトー製図板BMJ-10を取付けの場合簡単取付け可能)

単体販売
品 名/品 番
 ドラフター LAJ-1000L 163,000円
146,500円

 製図板 BMJ-10
 マグネットB1 750×1,050mm
39,000円
35,060円

 製図板にはドラフティングプレート10枚
 (800mm×3 500mm×3 300mm×4)が付いています。
 *セットでお買い上げの場合も。

 製図台 単体販売
 =オプション=
 ドラフライト
 ドラフティングチェア
 ドラフタースケール





 武藤工業 ムトー ドラフター LAN-A1  製図板サイズ:A1ワイド
ムトー ドラフター ムトーエンジニアリング 武藤工業 製図台 製図板 ドラフライト ドラフティングチェア
製図台TW-200Aセット
チェアはオプション
 ドラフター:LAN-A1
 最大適応製図用紙サイズ:A1
 適合製図板サイズ:NEO-A1(670×1,120mm)

 付属標準スケール:1/1×1/2
 替スケールは→こちら


 NEO-A1サイズ
 トラックガイド不要のNEO製図板モデル
 バーニヤヘッド式トラックタイプドラフター


 ドラフター機能一覧
ムトー ドラフター ムトーエンジニアリング 武藤工業 製図台 製図板 ドラフライト ドラフティングチェア

お得なセット販売
ドラフター3点セット内容
ドラフター:LAN-A1
製図板  :BM-A1N(マグネットA1ワイド)
製図台は以下からお選びいただけます
 製図台TW-300Aでのセット 271,000円
232,800円

 製図台TW-200Aでのセット◎ 251,000円
215,700円

 製図台TH-10Aでのセット◎ 220,000円
188,900円

 製図台TK-21でのセット 236,000円
202,800円

 ◎=取付け簡単セット
 (ムトー製図板BMJ-10を取付けの場合簡単取付け可能)

単体販売
品 名/品 番
 ドラフター LAN-A1 143,000円
128,600円

 製図板 BM-A1N
 マグネットA1ワイド 670×1,120mm
38,000円
34,160円

 製図板にはドラフティングプレート10枚
 (800mm×3 500mm×3 300mm×4)が付いています。
 *セットでお買い上げの場合も。

 製図台 単体販売
 =オプション=
 ドラフライト
 ドラフティングチェア
 ドラフタースケール





 武藤工業 ムトー ドラフター LAJ-900  製図板サイズ:A1

製図台TW-TH10Aセット
チェアはオプション
 ドラフター:LAJ-900
 最大適応製図用紙サイズ:A2
 適合製図板サイズ:A1(600×900mm)
 *ムトー以外の製図板でも上記サイズで
  ご使用いただけます。


 付属標準スケール:1/1×1/2
 替スケールは→こちら


 A1サイズ
 スタンダードモデル
 バーニヤヘッド式トラックタイプドラフター


 ドラフター機能一覧

お得なセット販売
ドラフター3点セット内容
ドラフター:LAJ-900
製図板  :BMJ-09(マグネット A1)
製図台は以下からお選びいただけます
 製図台TW-200Aでのセット 242,000円
207,900円

 製図台TH-10Aでのセット 211,000円
181,300円


単体販売
品 名/品 番
 ドラフター LAJ-900 139,000円
124,900円

 製図板 BMJ-09
 マグネットA1 600×900mm
33,000円
29,700円

 製図板にはドラフティングプレート10枚
 (800mm×3 500mm×3 300mm×4)が付いています。
 *セットでお買い上げの場合も。

 製図台 単体販売
 =オプション=
 ドラフライト
 ドラフティングチェア
 ドラフタースケール





 ドラパス トラックタイプ製図機械 NS-700 製図板サイズ:A1ワイド

 製図に必要な基本機能を十分に満たした、
 国内製図用品メーカー大手のドラパス製・トラックタイプの製図機械です。

 従来の製図機械に比べ、大幅なコストダウンを実現。
 A1ワイドサイズ製図板の採用で、A1規格の製図用紙も余裕をもって作図できます。
 縦レールは、ワンタッチで着脱できます。

 製図用紙の汚れを軽減するヘッド部分フローティング機能を採用しています。
 ヘッドは一般に広く普及しているバーニヤ方式を採用、15°クリックでの角度固定と、
 最小読取角度5分での任意の角度固定ができます。

 ヘッドの上下はヘッド上部のレバーを解除すると、ヘッド部分がフリーになりますので、
 任意の位置で固定します。縦レールの移動は
 縦レール左のスライド式レバーの固定・解除にて行います。
 スケールバランサーは、平面用・立面用の切り替えができます。


ドラパス drapas 製図機械 NS-700 製図板 製図台 A1ワイド
ドラパス製図機械セット

 ドラパス製図機械セットDR-700S
 製図機械:NS-700
 製図板 :700型(マグネットA1ワイド)
 製図台:DT-S15N

 最大適応製図用紙サイズ:A1
 付属標準スケール:1/1×1/2

 A1規格の製図用紙も余裕をもって
 作図できる。
 製図に必要な基本機能を
 十分に満たしたドラパスオリジナル
 トラックタイプの製図機械。


主な仕様
有効作図範囲 594×841mm
適合傾斜角度 0〜80°
最小読取角度 5分
ヘッド方式 バーニヤ
縦レール全長 891mm
横レール全長 1140mm
スケール全長 430×280mm
スケール目盛 400×250mm
スケール縮尺 1/1×1/2(標準)


ドラパス drapas 製図機械 NS-700 製図板 製図台 A1ワイド

ドラパス drapas 製図機械 NS-700 製図板 製図台 A1ワイド

お得なセット販売
ドラパス製図機械3点セット内容
製図機械:NS-700
製図板 :700型(マグネットA1ワイド)
製図台:DT-S15N
 ドラパス製図機械3点セット
 DR-700S
155,000円
115,800円




単体販売
品 名/品 番
 ドラパス 製図機械
 NS-700
88,000円
70,400円

 ドラパス 製図板
 700型 マグネットA1ワイド
 670×1,120mm
32,000円
25,600円

 ドラパス スタンド製図台
 DT-S15N
35,000円
28,000円

 製図板にはマグネットプレート8枚
 (800mm×2 500mm×3 300mm×3)が付いています。
 *セットでお買い上げの場合も。

 =オプション=
 ドラフライト
 ドラフティングチェア


ドラパス トラックタイプ製図機械 替スケール
NS-700替スケール 25cm・40cm 2本セット
品 番 仕 様
09-071 1/1×1/2 9,000円
7,200円

09-072 1/3×1/4 9,000円
7,200円

09-073 1/5×1/6 9,000円
7,200円

09-074 1/3×1/5 9,000円
7,200円


 ドラパス製図機械についてのお問い合わせは→こちら



 武藤工業 卓上ドラフター A2/A3 ドラフコンポJr. JR-A2E/JR-A3E


ドラフコンポ・ジュニアはデスクトップサイズにして、
最小読取単位10分のバーニヤヘッド、マグネット
図板を採用。立面から緩斜面、平面まで高い
機能性と操作性を実現しました。
 卓上ドラフター:JR-A2E
 最大適応製図用紙サイズ:A2
 卓上ドラフター:JR-A3E
 最大適応製図用紙サイズ:A3

 付属標準スケール:1/1×1/2
 替スケールは→こちら


 卓上ドラフター
 バーニヤヘッド式トラックタイプドラフター





JR-A2E

JR-A3E

使う場所を選ばない
一体型。

ムトー ドラフター ムトーエンジニアリング 武藤工業 製図台 製図板 ドラフライト ドラフティングチェア ドラフコンポ
図板傾斜角度を3段階(A2)
に切り替えできる
傾斜スタンド付

ムトー ドラフター ムトーエンジニアリング 武藤工業 製図台 製図板 ドラフライト ドラフティングチェア ドラフコンポ
分度目盛りの見や
すい防塵カバー付
バーニヤヘッド

ムトー ドラフター ムトーエンジニアリング 武藤工業 製図台 製図板 ドラフライト ドラフティングチェア ドラフコンポ
図面を汚さない無調整式
フローティング&
ダブルヒンジ機構

ムトー ドラフター ムトーエンジニアリング 武藤工業 製図台 製図板 ドラフライト ドラフティングチェア ドラフコンポ
A2(A3)図面が余裕で描ける
作画範囲

ムトー ドラフター ムトーエンジニアリング 武藤工業 製図台 製図板 ドラフライト ドラフティングチェア ドラフコンポ

A2サイズ JR-A2E
製図範囲  441×655mm(A2対応)
外形寸法  641×830×110mm
本体重量  8.4kg
角度読取方式  バーニヤ式 最小読取単位10分
傾斜脚  折りたたみダブル方式
 (0°,15°,25°)
付属品  マグネットプレート(500mm×2枚/300mm×4枚)
 字消板(1枚) ドラフターカバー
98,000円
86,300円


A3サイズ JR-A3E
製図範囲  326×455mm(A3対応)
外形寸法  526×650×110mm
本体重量  約7.0kg
角度読取方式  バーニヤ式 最小読取単位10分
傾斜脚  折りたたみダブル方式
 (0°,15°)
付属品  マグネットプレート(500mm×2枚/300mm×4枚)
 字消板(1枚) ドラフターカバー
78,000円
68,600円






 武藤工業 ムトー 製図
 TW-300A センターウォールタイプ
ムトー ドラフター ムトーエンジニアリング 武藤工業 製図台 製図板 ドラフライト ドラフティングチェア ドラフコンポムトー ドラフター ムトーエンジニアリング 武藤工業 製図台 製図板 ドラフライト ドラフティングチェア ドラフコンポ
適合製図板 縦670〜900×横1,050〜1,200mm
傾斜角度調節 多板ブレーキ付シリンダーおよび
トーション・バー内蔵レバー式
0〜75度まで任意固定可
高さ調節 シリンダー・ブレーキ付シリンダー・
バランス内蔵ペダル式
755〜1,105mmまで任意固定可
装 備 単極コンセント2ヶ付
質 量 26.7kg
90,000円
81,000円

 TW-200A センターウォールタイプ
ムトー ドラフター ムトーエンジニアリング 武藤工業 製図台 製図板 ドラフライト ドラフティングチェア ドラフコンポムトー ドラフター ムトーエンジニアリング 武藤工業 製図台 製図板 ドラフライト ドラフティングチェア ドラフコンポ
適合製図板 縦670〜750×横900〜1,120mm
傾斜角度調節 多板ブレーキ付トーション・バー
内蔵レバー式
0〜90度まで任意固定可
高さ調節 シリンダー・ブレーキ付シリンダー・
バランス内蔵ペダル式
720〜1,070mmまで任意固定可
質 量 22.1kg

70,000円
63,000円

 TH-10A ゲートタイプ
ムトー ドラフター ムトーエンジニアリング 武藤工業 製図台 製図板 ドラフライト ドラフティングチェア ドラフコンポムトー ドラフター ムトーエンジニアリング 武藤工業 製図台 製図板 ドラフライト ドラフティングチェア ドラフコンポ
適合製図板 縦600〜750×横900〜1,120mm
傾斜角度調節 0〜75度まで任意固定可

高さ調節 845〜1,190mmまで任意固定可
質 量 14.0kg
39,000円
35,100円

 TK-21 デスクタイプ
ムトー ドラフター ムトーエンジニアリング 武藤工業 製図台 製図板 ドラフライト ドラフティングチェア ドラフコンポムトー ドラフター ムトーエンジニアリング 武藤工業 製図台 製図板 ドラフライト ドラフティングチェア ドラフコンポ
適合製図板 縦600〜900×横900〜1,200mm
傾斜角度調節 0〜70度まで任意固定可
安全装置付
高さ調節 770mm固定式
質 量 14.0kg
55,000円
49,500円






 武藤工業 ドラフライト
 同等の蛍光灯と同じ明るさでCO2を50%(メーカー比)削減しています。
 チラツキや発熱が少なく、長時間使用しても目の疲れを抑えます。
 アーム部は、柔軟に動きますのでお好きな角度に調整が可能です。
 固定方法は万力を採用。スイッチも軽いタッチでON/OFFできます。
 いつでもどこでも多用途にお使いになれます。
 LE-20 万力タイプ

本体サイズ ユニットサイズ 950×450×100mm
質 量 1.6kg(ACアダプタ含まず)
固定方法 万力
LED本体 色温度 5500K
環 境 動作温度 5〜35℃
動作湿度 20〜80%(結露しないこと)
保存温度 -20〜60℃
保存湿度 最大RH80%(結露しないこと)
電気的
光学特性
電源 ACアダプター DC12V 1.5A
消費電力 約13W
照 度 約1300ルクス(中央450mm直下)
38,000円
33,440円







 武藤工業 製図用イス ドラフティングチェア
●ロッキングの支点を座板前方に設定して大腿部への圧迫を減少し、
 背もたれ全体が追従して高い重心でも体の動きに合わせた安定感を
 実現しています。
 エアースプリング内蔵レバー式


 CR-380


座板高さ調節 460〜620mm
色:座面材質 グレー:ビニールレザー
質 量 11.3kg
38,000円
34,160円




 武藤工業 ドラフタースケール
 メタクリル酸樹脂系の高精度ドラフタースケール。
 彫刻加工の目盛は透明で読みやすく、消えにくいのが特長です。
 *ドラフターお買い上げの際は1/1×1/2目盛仕様のスケールが付いています。
適合ドラフター 品 番:目盛仕様
(1本×1本)
スケール寸法
金具サイズ
 SY-80
 SAU-85
 SAU-95
 SPF-85
 JR-A2S
 JR-A2E
 JR-A3E
 model-V2
 (ES)
JS-12:1/1×1/2
JS-34:1/3×1/4
JS-35:1/3×1/5
JS-56:1/5×1/6
JS-255:1/2.5×1/5
縦スケール:200×40mm
横スケール:300×40mm
4mm厚
S型金具
8,000円
7,800円
仕様をお選びください。


 SAU-95
 ES RES
 (SY-80)*
 (SAU-85)*
 (SPF-85)*
JM-12:1/1×1/2
JM-34:1/3×1/4
JM-35:1/3×1/5
JM-56:1/5×1/6
JM-255:1/2.5×1/5
縦スケール:250×45mm
横スケール:400×45mm
4mm厚
S型金具
9,000円
8,640円
仕様をお選びください。


 LAJ LAN
 LYJ WAJ EAJ
 EAN LGN LYN
 WDN XG XYN
 LAN QSN WGJ
 QSJ WDJ MVF
 MAF GMB GME
 XG XY LG LY
 LA WA EA
 RXG2 LG2
 RLG RXY RLY
 RLA RWA REA

JL-12:1/1×1/2
JL-34:1/3×1/4
JL-35:1/3×1/5
JL-56:1/5×1/6
JL-255:1/2.5×1/5
縦スケール:250×50mm
横スケール:400×50mm
5mm厚
L型金具
9,000円
8,640円
仕様をお選びください。


 JC-12:1/1×1/2 縦スケール:300×50mm
横スケール:500×50mm
5mm厚
L型金具
 12,000円
11,520円

EAL WAL
LAJ-1000L
JL-12(左):1/1×1/2 縦スケール:300×50mm
横スケール:500×50mm
5mm厚
L型金具
13,000円
12,550円


*()内のドラフターにはセット可能ですが標準仕様ではありません。
 お使いのドラフターに適合するスケールをご用命ください
 (仕様違いによるご返品は承り兼ねます)。






ムトー製図機セットを複数台ご購入予定の方
別途お見積もり致します。

→こちらへ
製図機に関するお問い合わせは
メールまたはTEL・FAXにて
お待ちしております。
